配电柜的主要组成

作者:李国兴 发布时间:2019-12-06 14:03:53

配电柜的主要组成

1.配电柜产品构成的描述及结构特点(结构概要说明):

 主要组成部件:基本骨架、仪表、主母线、零母排、接地母排、电器元件、隔板、封板、左右侧板、底板、顶板、门、吊环以及铭牌。

 操作方式: 手动、电动

安装方式: 直接安装

接线方式: 固定连接

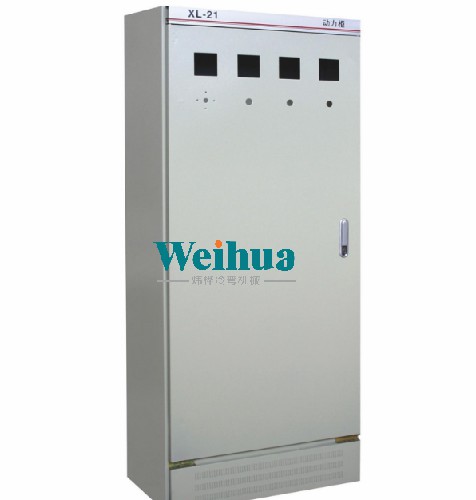

1)产品型号及名称 XL-21动力配电柜 。

2)提供图纸及编号:

总装配图:XL101-01

电气原理图(说明元件型号、规格、连接母线与电缆牌号规格)

3).主要结构数据:

 外形尺寸(mm):柜宽:700mm  柜高:1700mm  柜深:370mm


结构特点:框架采用拼装式结构,具有重量轻、强度高的特点。柜前门、侧板、顶盖、后门等外观可见部件均采用表面镀锌或静电粉末喷涂,涂层均匀美观耐腐蚀。保护接地有主接地点和接地标志,整个柜构成完整的接地保护系统。所有金属零部件都具有防腐蚀能力。



开关电器及组件(元件明细表)

见下表

序号 名称       型号规格            数量

 1   塑壳断路器 CFM1-400L/3300 400A 4

 2   塑壳断路器 CFM1-100L/3300 100A 4



母线与绝缘导线(名称、型号规格)

见下表

序号 名称       规格型号/牌号

1    主母线     TMY 40×5

2    N、PE母线  TMY 40×3

3    绝缘导线   BVR



绝缘支撑件(名称、型号规格)

见下表

序号 名称   材料名称

 1   绝缘子   DMC

 2   母线夹   ZMJ



保护接地措施:在柜后侧底部设铜排作为接地母线,有主接地点和接地标志,整个柜构成完整的接地保护系统。

防腐蚀:所有金属零部件具有防腐蚀能力(表面镀锌、环氧粉末静电喷涂)。
