配电箱的制作和算料方法-配电箱生产机器

作者:庞新杰 发布时间:2019-12-02 10:12:33

配电箱的制作和算料方法-配电箱生产机器

配电箱的制作和算料方法,可以根据图纸解析出各部件的实际材料用量、进行核算、报价。如果没有配电箱尺寸就依据配电系统图把配电箱规格尺寸定好,根据安装需要算出铁板用量。


1、 配电箱由箱门、箱体、低压元器件(断路器、接触器、继电器等)智能照明控制模块、火灾漏电系统模块及接线端子等构成。箱体整体制作应结构合理,安全可靠。箱内可适应安装各类不同电器元件,箱内元件安装板可适当调整位置。


2、 配电箱外壳的防护等级IP42(除4点以外)。分为挂墙式安装、嵌墙式、和落地式安装。各种安装方式均要考虑安装的方便。嵌墙式安装要考虑墙体厚度及盖板配合装修的方便性。打开盖板可调节开关及面盖的深度和水平,箱内安装导轨连同开关可调节。落地式安装箱体要具有足够的机械强度。


3、 由于-8.15m所处环境恶劣,除满足本技术需求外,需要防潮、防锈、防腐蚀处理,并且,箱体材质全部采用不锈钢304,钢板厚度不小于2mm,防护等级为:IP55。此部分动力电箱见电M22,编号为AP-2-1;AP-2-2;APE-2-1;AT-2-01;AT-2-02;AT-2-03~08;AP-2-01~18。


4、室外冷却塔配电箱使用环境比较恶劣,除满足本技术需求外,需要防潮、防锈、防腐蚀处理,并且箱体材质全部采用不锈钢304,钢板厚度不小于2mm,防护等级为:IP55。此部分动力电箱见电施P48代1,编号为LT—1到LT—10。


5、箱体开门方向,设计联络时定,开启角度≥135°箱门设计为内铰链。箱门应带锁。箱体内外表面均要求采用静电喷涂。箱体颜色在设计联络时确定。


6、挂墙式箱体应有上下均有敲落孔,嵌墙式箱体应四周均有敲落孔,管线锁紧设施应在箱内。落地式箱体应按满足上下两种进出线方式考虑,以方便配线安装,且敲落孔处应设置密封胶圈防护,并达到箱体的整体防护等级。不锈钢配电箱根据设计联络确定的位置设定进出线孔。

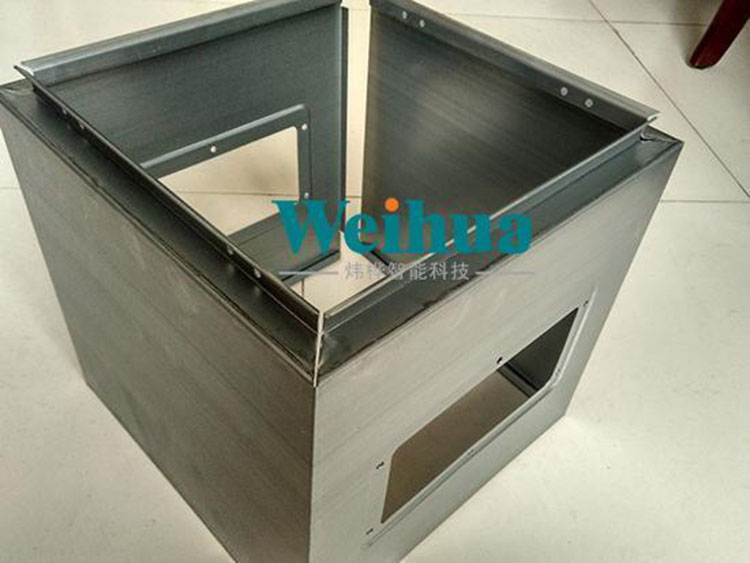

7、配电箱采用优质冷轧镀锌钢板折剪焊接而成。当配电箱长边小于1000mm时,板厚不得小于1.5mm;长边等于或大于1000mm时,板厚不得小于2.0mm。


8、在箱内或箱柜门上粘贴牢固的不退色的系统图及必要的二次接线图。


9、箱内元器件可采用导轨或固定安装型式,安装应牢固,在额定极限短路电流电动力作用下不应松动、移位、变形等。


10、 箱体设置可靠的接地汇流排和接线端子,接线端子带防松脱的紧固螺栓用来连接接地导体。接地汇流排和接线端子置于箱体底部,过门接地线应满足经常开关门的要求。


11、所有配电箱应留有10%~15%的元器件安装空间,以备元器件调整用。


12、配电箱的接地汇流排上的螺栓使用不锈钢材质。


13、所有电箱配配置火车上大量使用的三角形锁,方便未来使用。
