多媒体箱安装规范

作者:李国兴 发布时间:2019-08-12 09:24:01

多媒体箱安装规范

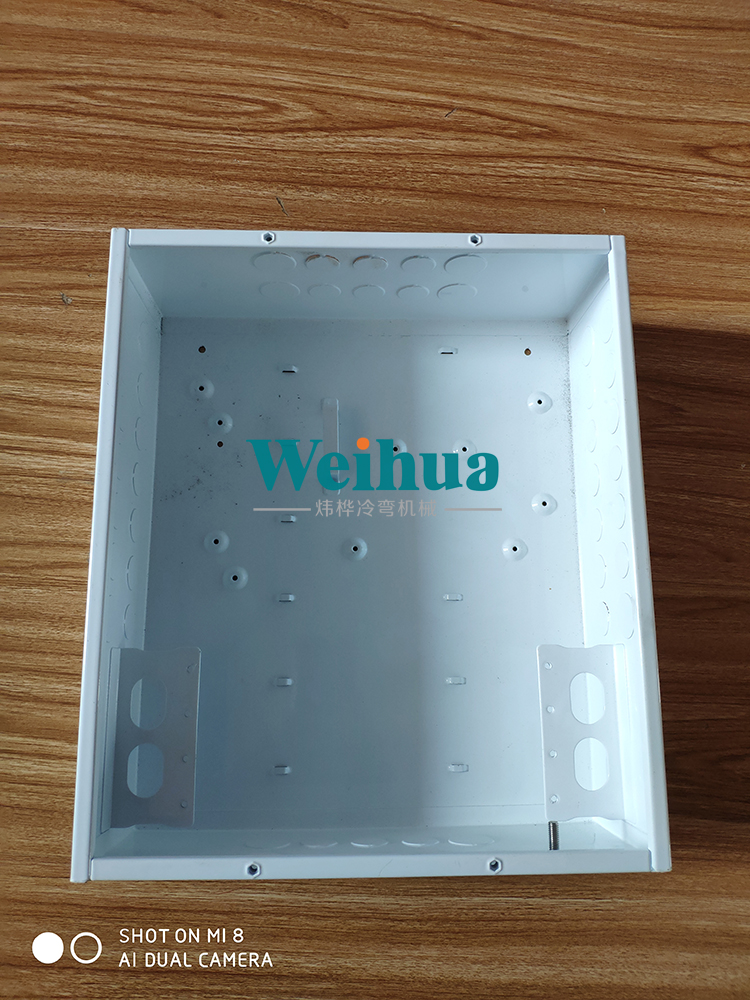

一、多媒体箱体的安装:


  多媒体箱体分为明装型和暗装型。明装型适用于墙体不能或不适于凿墙开洞安装的场合。暗装型适用于在墙上开洞后将箱体预埋在墙洞内的场合。我们现就暗装型配线箱为例,介绍箱体的安装方法:


  1. 考虑到网络入户线缆的位置和管理上的方便,多媒体配线箱一般安装在住宅入口或门厅等处。按照施工规范,箱体底部离地面高应为30cm-50cm。


  2. 在确定配线箱的安装位置后,在墙体上按箱体的长宽深留出预埋洞口;


  3. 将箱体的敲落孔敲开(在没有敲落孔的位置开孔时,可使用开孔器),将进出箱体的各种线管与箱体连接牢固,并将箱体接地;


  4. 把箱体放入墙体预留的洞口内用木楔、碎砖卡牢,用水平尺找平,使箱体的正端面与墙壁平齐,然后用水泥填充缝隙后与墙壁抹平;


  5. 墙面粉刷完成后,即可将门和门框安装到箱体上,将门框和门与箱体用螺钉固定,并注意门框的安装保持水平。


二、多媒体箱体与线管的连接:


  1.将线管通过紧固件连接在箱体上,箱体与金属线管应同时做好接地处理。


  2.施工人员应用钢锉对箱体敲落孔、金属线管内侧边缘部分的毛刺锉平,否则会划伤双绞线的外皮。


  3.五类网络线,视频同轴电缆及音视频线等信号线可穿入同一根金属线管中。穿线前,应对所有线缆的每根芯线进行通断测试,以免布线完毕后才发现有断线而重新铺设。


  4.线缆至少应在箱体内(从进线孔起计算)预留出60 厘米的线头。


  5.穿线后,应再次对所有线缆的每根芯线进行通断测试,经确认后,穿线工作方可告一段落。


  6. 根据网络施工图,对配线箱内的线缆及线缆所连接的各个终端插座,要重新进行检查统一编号,并将每条线缆两端用标签加上标识。


三、多媒体箱体的接地处理:


  网络布线系统采用屏蔽措施时,应保证有良好的接地系统,可单独设置接地体,接地电阻≤4Ω;采用联合接地体时,接地电阻≤1Ω。良好的接地可以防止突变的 电压冲击造成对弱电设备的破坏,减少电磁干扰对通信传输速率的影响。家庭多媒体配线箱的箱体应采取单独的接地措施;采用金属线管时,金属线管与箱体之间应 可靠连接,最好进行焊接。


四、多媒体箱内功能模块的安装:


  在墙面装饰完成后,即可开始安装箱内的各种功能模块和线缆的接线工作了。这部分主要是介绍配线箱内各种功能模块的主要功能、与系统的连接方法和各种插头与各种线缆的连接方法。


语音/数据模块的安装 1)语音/数据模块的种类


语音/数据模块的外观和规格相同,区别在于语音模块使用的是3类模块,数据模块使用的是5类模块。


语音/数据模块的标准配置有:


3.1JDP-Y/X-233——模块上含有一组两口同线模块和两组三口同线模块


3.2JDP-Y/X-242——模块上含有一组四口同线模块和两组两口同线模块
