电气箱安装需要哪些步骤和方法

作者:张果喜 发布时间:2019-12-23 15:35:17

电气箱安装需要哪些步骤和方法

配电柜(箱)安装施工方法及质量要求

  1  所用箱(柜)必须符合设计要求,且技术文件及合格证齐全。

  2  配电柜安装时其垂直度、水平度、盘柜面不平度的允许偏差。

3  盘柜的漆面应完整无损,盘柜接地应牢固良好。盘柜的正面及背面各电器,端子排应标明编号、名称、用途及操作位置。

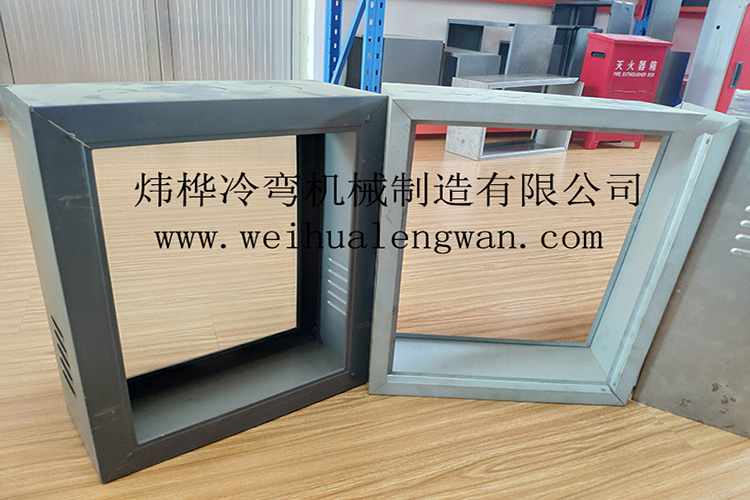

电气箱安装需要哪些步骤和方法

  4  引进柜内的电缆及芯线应符合下列要求:

  1) 引进盘、柜的电缆应排列整齐,避免交叉并应牢固固定,不使所接的端子排受到机械应力。

  2) 柜内的电缆线芯,应按垂直或水平有规律的配置,不得任意歪斜

  3) 铠装电缆的钢带,不应进入柜内,铠装钢带切断处的端部应扎紧。

  5  管线进入配电柜(箱)应用开孔器开孔,并用适当的护圈进行保护。


  6  照明配电箱应符合下列要求:

  1) 导线引出面板时,面板线孔应光滑无毛刺,金属面板应装设绝缘保护套。

  2) 安装牢固,垂直偏差不应大于3mm,暗装时,照明配电箱四周无空隙,其面板四周边缘应紧贴墙面,箱体与建筑物、构筑物接触部分应涂防腐漆。

  3) 箱内应分别设置零线和保护地线(PE线)汇流排,零线和保护线应在汇流排上连接,不得绞接并应有编号。

  4) 箱内装设的螺旋熔断器,其电源线应接在中间触点的端子上,负荷线应接在螺纹的端子上。

  5) 照明配电箱上应标明用电回路名称

  6) 箱内的交流、直流或不同电压等级的电源,应具有明显的标志。

  7  配电柜需要安装在基础型钢上,型钢可根据配电盘尺寸而定,一般型钢可选用10号槽钢制作。加工好后先进行除锈防腐,配合土建工程进行安装,埋设的基础型钢应做好良好的接地,一般用-40X4镀锌扁钢在基础型钢的两端分别与接地网进行焊接。柜(盘)的接地应牢固良好,每台柜(盘)从后面左下部的基础型钢侧面焊上鼻子,用不小于6mm2  铜导线与柜上的接地端子连接牢固。

  8  配电箱(柜)安装位置正确.安装牢固.暗装箱面板要安装端正,紧贴墙面。配电箱、柜的接线应正确,触点接触良好,压接牢固,回路接线正确,并标明回路。
