配电箱相关专业术语

作者:李成才 发布时间:2019-12-06 14:23:53

配电箱相关专业术语

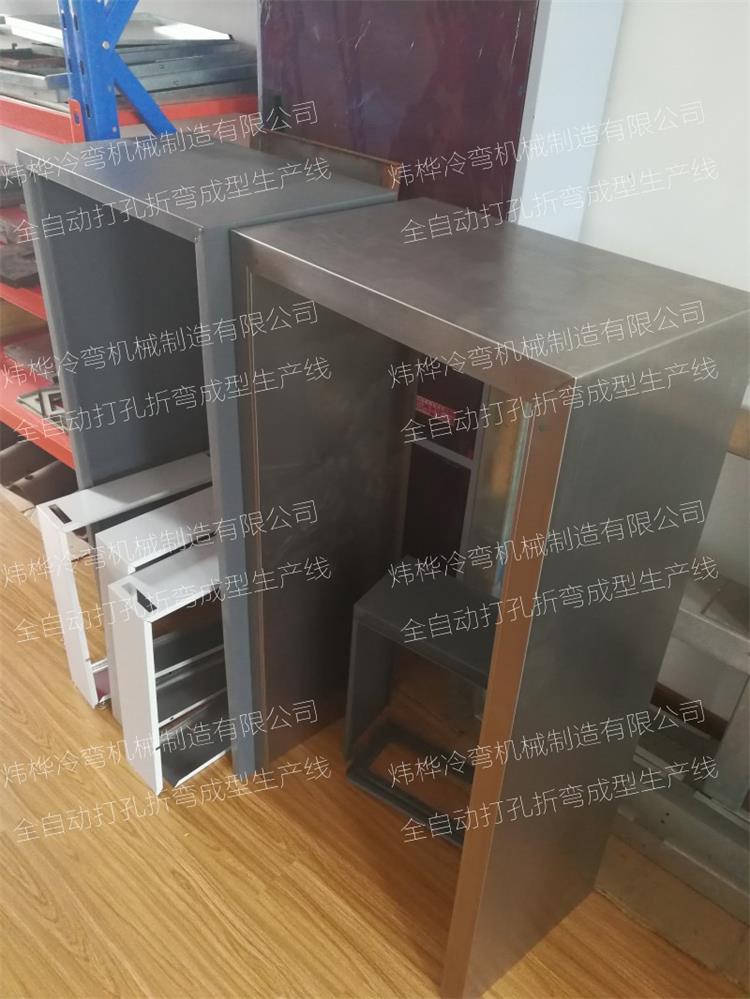

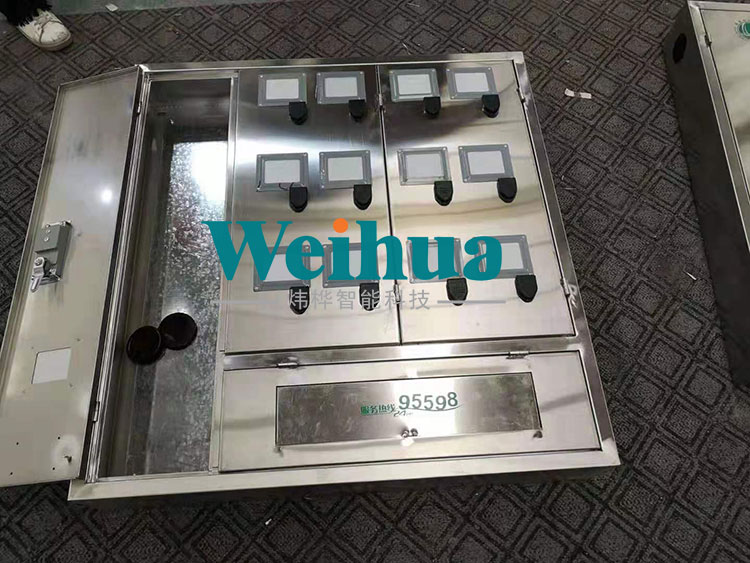

配电箱相关专业术语



1)各类符号标注


根据图纸《配电箱系统图》中标注


NPX630/3P 400A中:NPX630是断电器的型号,3P是三极,400A指最大断路电流为400A。


NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱:


NPX160是断电器的型号


3P指三极,额定频率为50Hz,额定绝缘电压为690V,脱扣器电流40-160A。


WL1:指回路1。后面还有回路2等。


YJV:铜芯交联聚乙烯电缆。


NHYJV:耐火铜芯交联聚乙烯电缆


4*70+1*35:指4根线芯截面70mm2加一根线芯截面35的中性线芯。


SC80:指穿直径为80的焊接钢管(俗称黑铁管)。


FC:指暗敷在地面内。


2)命名规范


C65N-C10/1P WL1 BV-3*2.5-SC15 CC0.78KW 照明:


C65N为断电器型号


C10/1P:断电器最大断路电流为10A,极数为一极。


BV:铜芯聚氯乙烯绝缘电缆


3*2.5:3根线芯截面面积4mm2的


SC15:穿直径15mm的钢管


CC:暗敷设在屋面或顶板内。


C65N-C16/3P WL5 BV-4*4-SC20 FC WC3.7KW 380V空调插座:


回路5中,断电器型号为C65N,最大断路电流为16A,采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆,穿直接20mm的钢管,暗敷设在地面内、墙内。


3)各种敷设方式:


AB-沿或跨梁(屋架)敷设


BC-暗敷设在梁内


AC-沿或跨柱敷设


CLC-暗敷设在柱内


WS-沿墙面敷设


WC-暗敷设在墙内


CE-沿天棚或顶板面敷设


CC-暗敷设在屋面或顶板内


SCE-吊顶内敷设


FC-地板或地面下敷设


SC-穿焊接钢管敷设


MT-穿电线管敷设


PC-穿硬塑料管敷设


FPC-穿阻燃半硬聚氯乙烯管敷设


CT-电缆桥架敷设


MR-金属线槽敷设


M-用钢索敷设


KPC-穿聚氯乙烯塑料波纹电线管敷设


CP-穿金属软管敷设


DB-直接埋设


TC-电缆沟敷设


CE-混凝土排管敷设。


4)脱扣方式:


MA-磁脱扣


TM-热磁脱扣


MIC-电子脱扣


分断能力:


分断能力分5个等级:


F:36KA


N:50KA


H:70KA


S:100KA


L:150KA
