桥架生产线-桥架种类及生产工艺

作者:邓贵清 发布时间:2019-12-04 13:33:56

桥架生产线-桥架种类及生产工艺

电缆桥架:商场、写字楼、公共场所等建筑铺设电缆时,承托电缆并起到保护作用的装置。

桥架种类:电缆桥架常用为铁质,不锈钢材质,玻璃钢材质。分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。


 当电缆桥架在室内安装时,为保证桥架平直美观,整齐一致,它的水平方向载荷形变一般应控制在4.0mm以内。根据所选取的电缆桥架宽度和所要求的桥架水平方向载荷形变的大小,查对相应结构形式的桥架载荷特性曲线,当不能满足形变要求时,可以适当增大桥架侧高或者减小支撑间距,以便满足要求。

电缆桥架是用薄钢板冲压而成。其承载能力具有一定的限度。否则将会因桥架超载而产生严重形变。影响桥架的美观和电缆的安全运行。通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。由载荷曲线图可以看出,电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。对应于同一支撑距离和弯凸变形量。侧面高度大的桥架承载能力大,高度小的桥架承载能力小。另外当载荷能力划、相同时,对于同一规格的电缆桥架。支撑距离小的比支撑距离大的弯曲变形量小。一般情况下电缆桥架每隔l.5~2.0m安装一组支撑架。

炜桦冷弯机械设备制造有限公司长年致力于各种电缆桥架成型设备的开发制造,拥有丰富的设计、制造经验,是电缆桥架设备专业生产厂家。

    一、概述

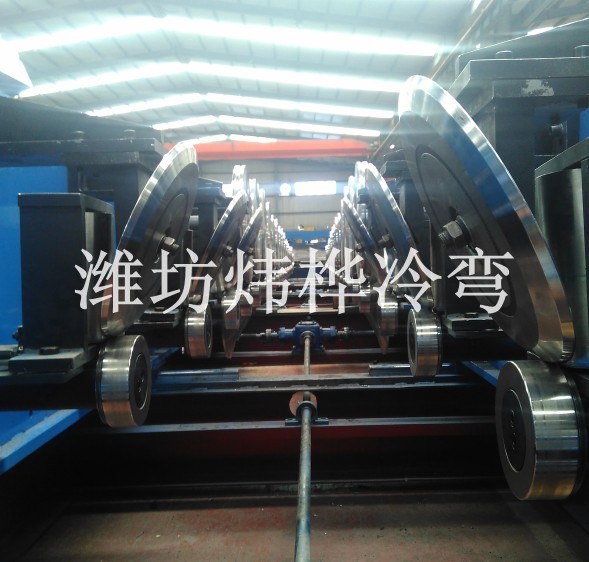

    本生产线是为生产一次成型桥架的专用设备,伺服送料,在线冲孔;主机为组合可调形式,无需更换轧辊,一套轧辊即可完成任意规格桥架型材的轧制。

    本生产线生产的桥架规格为100×50、150×75、150×100、200×100、200×150、300×100、300×150、400×100、400×150等。

    二、工艺流程

   上料→开卷→牵引送料→测长送料→液压冲孔、压筋→冷弯成型→自动跟踪液压定尺切断→卸料打包。

   生产线除上料、卸料外全部自动作业。

   三、主要设备

   双头开卷机、牵引送料机、测长送料机、四柱压力机、冷弯成型主机、自动液压剪切机、卸料架、冲模、电控系统、液压系统、气动系统等组成。

   四、主要技术参数 (略)

   本滚压线设计合理、价格适中、操作简便、稳定性好、成品率高,是电缆桥架生产企业设备,欢迎定购。

   也可单独提供梯边机、帮板成型机、盖板地板成型机。
