模数化配电箱生产线—模数算法

作者:李国兴 发布时间:2019-10-11 11:37:55

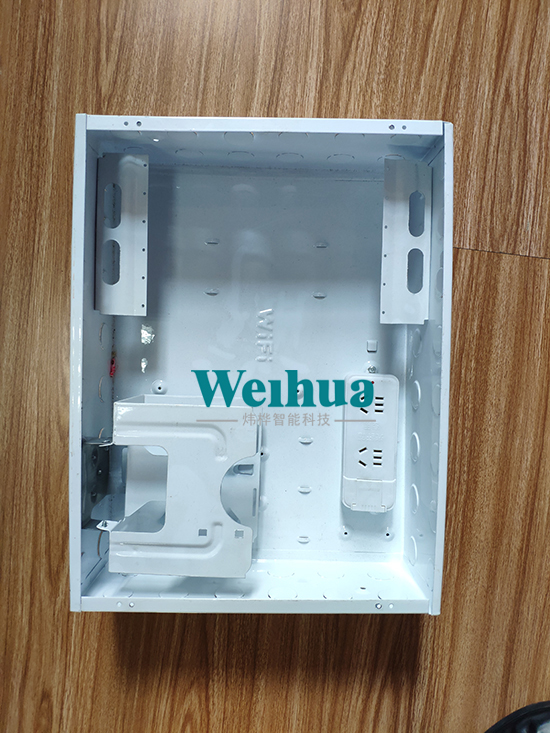

模数化配电箱生产线—模数算法

模数代表着小型断路器的宽度,但模数配电箱通常都用“位”而不是直接用模数来代表宽度。

1P(单极)的断路器占两个模数,通常称一位。由于一个模数宽度为半位 (9mm),所以1P断路器的宽度为18mm。2P(双极)、3P(三极)、4P(四极)的断路器以此类推,如3P断路器的宽度为三位,就是54mm(六个模数)。

有些双极断路器如施耐德的 DPNa 系列、ABB的 SN201 系列等,虽然是双极,但只占一位宽(18mm)。

单相漏电断路器宽度有多种,如施耐德早期的Vigi DPN系列为5个模数,即两位半宽(45mm),而新型 DPNa vigi+ 与 DPNN vigi+ 系列仅为两个模数(18mm,一位宽)。再如ABB的漏电断路器GSH201系列为4个模数(2位宽,36mm),与普通2P断路器相同。而断路器附件大多是1个模数(9mm,半位)。

首先根据图纸列出的箱内断路器规格、数量,算出总宽度为多少位。对不同厂家的断路器若不熟悉,就要查阅产品手册。然后选择配电箱规格,以ABB的箱体为例,总宽9位可选择10位配电箱,总宽14位就要选用16位箱,因为没有14位宽的标准箱。
