抗震支吊架生产线-支架的安装规范

作者:李国兴 发布时间:2019-10-07 11:34:25

管道支架,吊架,防晃支架的安装应符合下列要求: (1) 管道应固定牢固,管道支架或吊架之间的距离应符合有关规定. 检查数量:抽查20%,且不得少于5处. 检查方法:尺量检查. (2) 管道支架,吊架,防晃支架的形式,材质,加工尺寸及焊接质量等, 应符合设计要求和国家现行有关标准的规定. (3) 管道支架,吊架的安装位置不应妨碍喷头的喷水效果; 管道支架,吊架与喷头的距离不宜小于300MM;与末端喷头之间的距离不宜大于750MM. 检查数量:抽查20%,且不得少于5处. 检查方法:尺量检查. (4) 配水支管上每一直管段,相邻两喷头之间的管段设置的吊架均不宜少于1个,吊架的间距不宜大于3.6M. 检查数量:抽查20%,且不得少于5处. 检查方法:观察检查和尺量检查. (5) 当管道的公称直径等于或大于50MM时,每段配水干管或配水管设置防晃支架不应少于1个,且防晃支架的间距不宜大于15M,当管道改变方向时,应增设防晃支架. 检查数量:全数检查. 检查方法:观察检查和尺量检查. (6) 竖直安装的配水干管除中间用管卡固定外,还应在其始端和终端设防晃支架或采用管卡固定,其安装位置距地面或楼面的距离宜为1.5—1.8M.

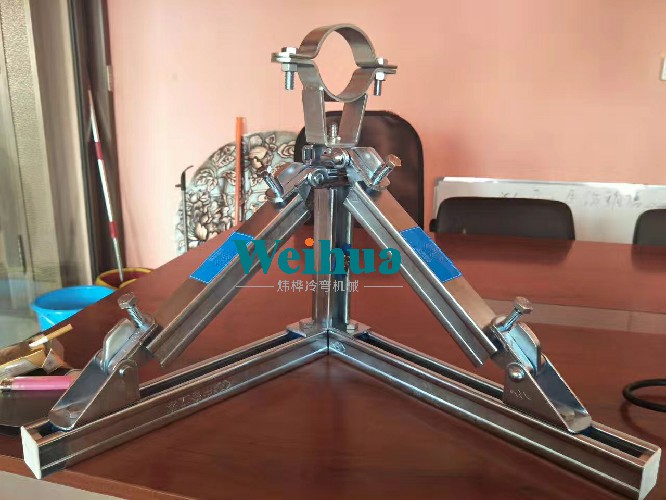

抗震支吊架是根据GB50011-2001《建筑抗震设计规范》(2008年版)中第3.7.1强制性条文:“非结构构件,包括建筑非结构构件和建筑附属机电设备,自身及其与结构主体的连接,应进行抗震设计”的规定而产生的设施。

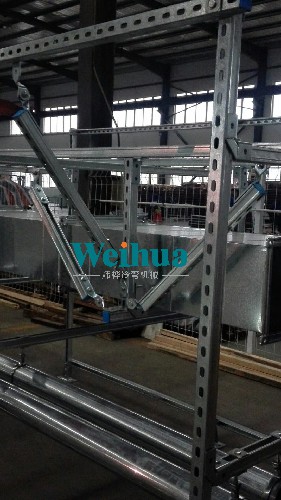

机电抗震支吊架系统是牢固连接于已做抗震设计的建筑结构体的管路、槽系统及设备,以地震力为主要荷载的支撑系统,原有一般意义的支吊架系统是以重力为主要荷载的支撑系统,这两种支撑系统的设置并不重复而是相辅相成的。台湾成功大学建筑研究所黄乔俊以地震试验台振动台模拟南投县浦里镇一停车场喷淋管路得出的结论是:加装抗震支撑系统管路的各点位移较未安装抗震支撑者降低5~10倍,有效地提高了管路系统的抗震性能。
