电缆桥架生产线-安装标准

作者:李国兴 发布时间:2019-09-19 12:00:35

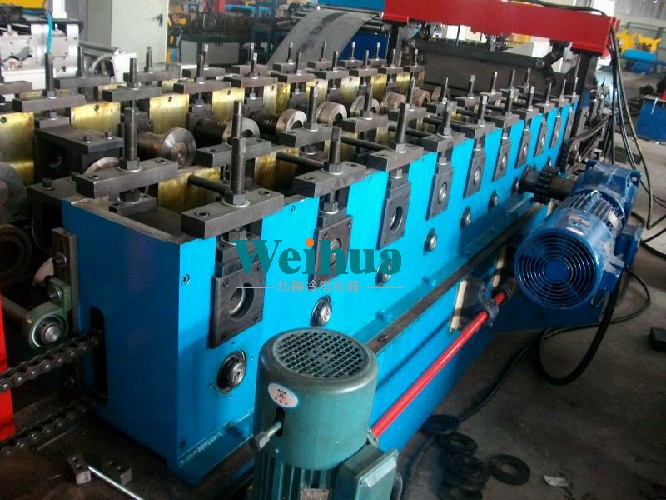

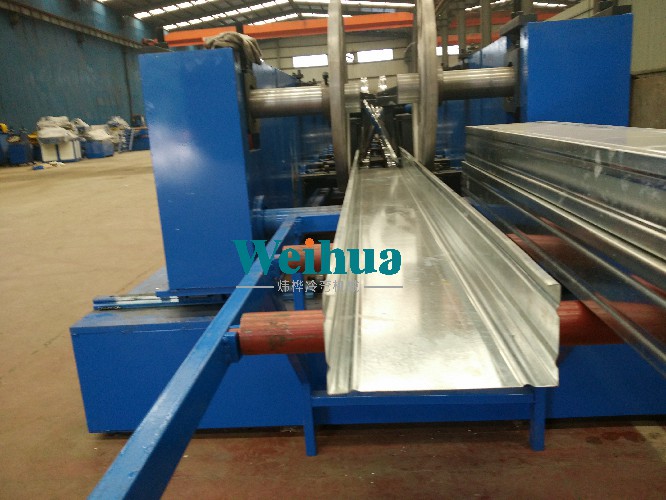

电缆桥架生产线-安装标准

电缆桥架安装标准如下:

(1) 电缆桥架应尽可能在将筑物、构筑物(如墙柱梁、楼板等)上安装。(2) 电缆桥架的总平面布置应做到距离最短有满足施工安装、电缆敷设的要求。(3) 梯架或有孔托盘水平敷设时距地面高度不低于2.5m;线槽、无孔托盘局地高度不低于2.2m。但敷设在电气专用房间(如配电室、电汽竖井、技术层)内除外。(4) 桥架垂直敷设时,在距第1.8m以下部分应加金属盖保护,但敷设在电气装用房间内是可除外。 (5) 电缆桥架多层敷设时其层间距离一般为:① 桥架上布局顶板或其他障碍物不应小于0.3m。② 电力电缆桥架间距不应小于0.3m。③ 控制电缆桥架间不应小于0.2m。④ 弱点及电缆桥架与电力电缆桥架间不应小于0.5m,如有屏蔽盖板可减至0.3m。(6) 下列不同电压不同用途的电缆除因条件限制只能安装在同一桥架上并采用隔板隔开外,均不应敷设在同一桥架上。① 1kv以上和1kv以下的电缆。② 强电、弱点、控制电缆③ 应急照明灯和其他照明电缆④ 向一级负荷供电的双路电源电缆(7) 几组电缆在同一高度敷设时,各相邻电缆桥架间应考虑维护、检修的需要,一般不宜小于0.6m。(8) 电缆桥架水平敷设时,支承跨距一般为1.5-3m,垂直敷设时,固定点间距不大于2m。桥架弯曲半径不小于300mm时,应在距弯曲段与直线段间合处300-600mm的直线段侧设一个支撑,当弯曲半径大于300mm时,还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。(9) 电缆桥架可采用胀管螺栓或预埋铁件上焊接的方法固定。(10) 缆桥架在穿过墙及楼板时,应采取防火隔离措施。(11) 直线段钢制电缆桥架超过30m,铝合金或玻璃钢制电缆桥架超过15m时,应有伸缩节,其连接宜采用伸缩连接板。电缆桥架跨越建筑物伸缩缝处,应设置伸缩缝或伸缩板。(12)电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体和管道下方,否则应采取防腐隔热措施。 (13)电缆敷设在线槽内,但在梯架或托盘(指完全封闭)内,不应直接敷设导线。 (14)室内电缆托盘、梯架不应采用具有黄麻或其它易燃材料外护层的电缆,否则在室内及电缆沟、隧道、竖井内侧有麻护层的电缆,应剥除麻护层,并对铠装加以防腐处理。 (15)电缆在桥架内的填充率,电力电缆不应大于40﹪,控制电缆不应大于50﹪。 (16)电缆或导线在桥架内不应由接头,接头应设置在接线箱内。3.现场条件 (1)土建工程过程应全部结束且预留孔洞,预埋件符合设计要求,预埋件安装牢固,强度合格。 (2)桥架架设沿线模板等设施拆除完毕,场地清理干净,道路畅通。 (3)室内电缆桥架的安装已在管道及空调工程施工基本完毕后进行。如需交叉作业,既要做好电气工程的成品保护,又要执行其它分项工程成品保护措施。(二) 、材质要求1.根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划,包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。注意电缆桥架安装所需的各种材料均需使用镀锌材料。2.根据设计要求和现场勘察记录,编制电缆使用计划,包括各种规格、型号的电力电缆、控制电缆等。3.电缆桥架的进货检验 (1)桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告,并按清单清点桥架或附件的规格和数量。 (2)检查桥架板材厚度应满足下列要求: 桥架宽度(㎜) 允许最小厚度(㎜)<400 1.5400~800 2.0>800 2.5 (3)桥架外观检查测量外形尺寸与标称型号规格是否一致。热浸镀锌桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕、周部未镀锌(直径2㎜以上)等缺陷,螺纹镀层应光滑,螺栓拧入。电镀锌的锌层表面应光滑均匀,无起皮、气泡、花斑、划痕等缺陷。喷涂应平整、光滑、均匀、不起皮、无气泡水泡。桥架焊缝表面均匀,无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。桥架螺栓孔径在螺杆直径不大于M16时,可比螺杆直径大2㎜。同一组内相邻两孔间距允许偏差±0.7㎜,任意两孔间距允许偏差±1㎜。相邻两组的端孔间距允许偏差±1.2㎜。(4)检验工作完成后,将结果如实存档。将收集的产品合格证和出厂检验报告整理后一并存档。4. 电线、电缆进货检验(1)供应商应提供每个品种、每种规格电线、电缆的产品合格证和出厂检测报告。(2)检查电线、电缆规格型号是否符合设计要求,检查截面尺寸,绝缘层是否和国家标准。(3)电缆外观应无扭曲、损坏及漏电现象。(4)对1KV以下电缆,用1KV摇表测线间及对地的绝缘电阻应不低于10mΩ。(5)见杨哦年工作完成后,将结果如实存档,将收集的产品合格证和出厂检验报告整理后一并存档。
