电缆桥架选型知识

作者:乔英鹏 发布时间:2019-08-20 14:47:14

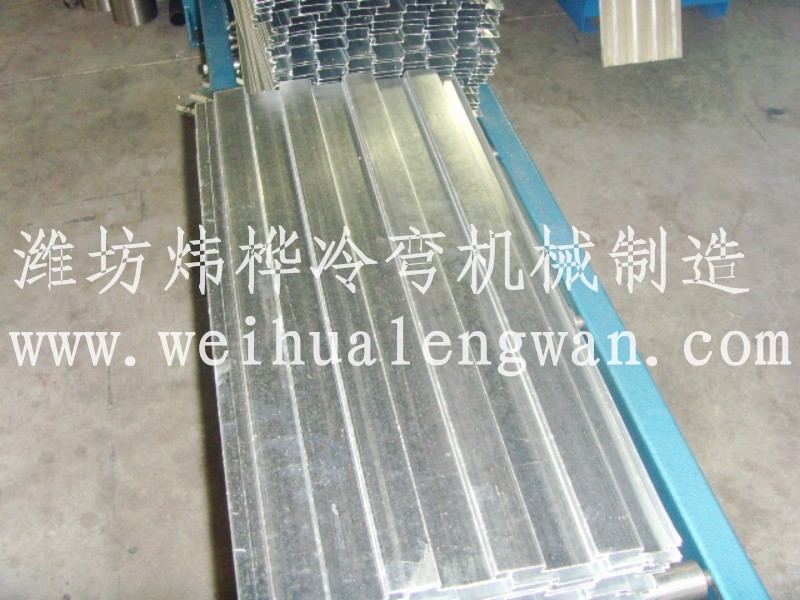

电缆桥架选型知识

一、确定环境条件:环境条件一般有三种:腐蚀环境、正常环境、特殊环境。

二、确定走向: 根据多数电缆走向,在室内可沿墙、柱、梁、楼板走,在室外尽可能沿管道走。

三、计算荷重:计算在电缆桥架走向断面上的单位长度电缆的重量q及总荷载G


G总=n1*q1+n2*q2+......nn*qn

式中:q1 q2 q3......qn为每根电缆单位重量(Kg/m)

      n1 n2 n3......nn为相同电缆根数

G总 < G允 (电缆桥架的允许荷载,参照荷载曲线图表)

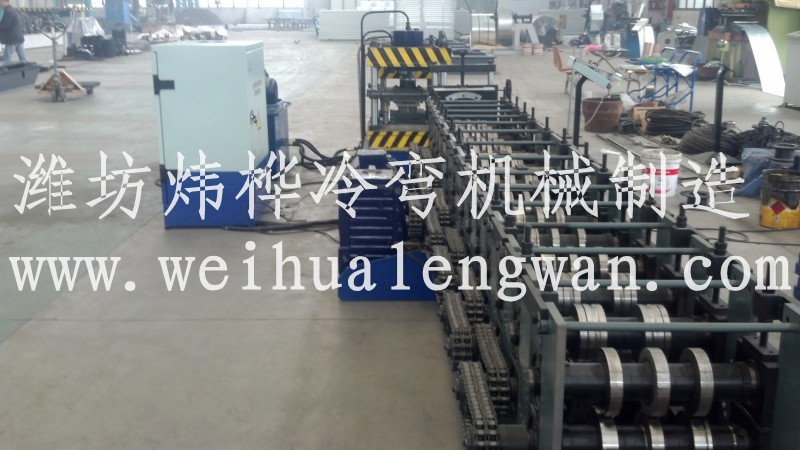

电缆桥架选型知识


四、选择桥架:根据电缆荷载及桥架安装处的环境,以桥架的荷载曲线为依据,来确定桥架的类型和规格以及立柱的间距、托臂的长度、桥架的层次、立柱的长度等。

五、根据电缆走向及其安装的环境确定桥架的固定方式:    悬挂式、直立式(这两种形势均可采用单侧固定或者双侧固定)、壁侧式等。

六、电缆桥架层次的排列是:弱电控制电缆在最上层,接着一般控制电缆、低压动力电缆、高压动力电缆,依次往下排列,这样排列有利于屏蔽干扰、通风、散热等。

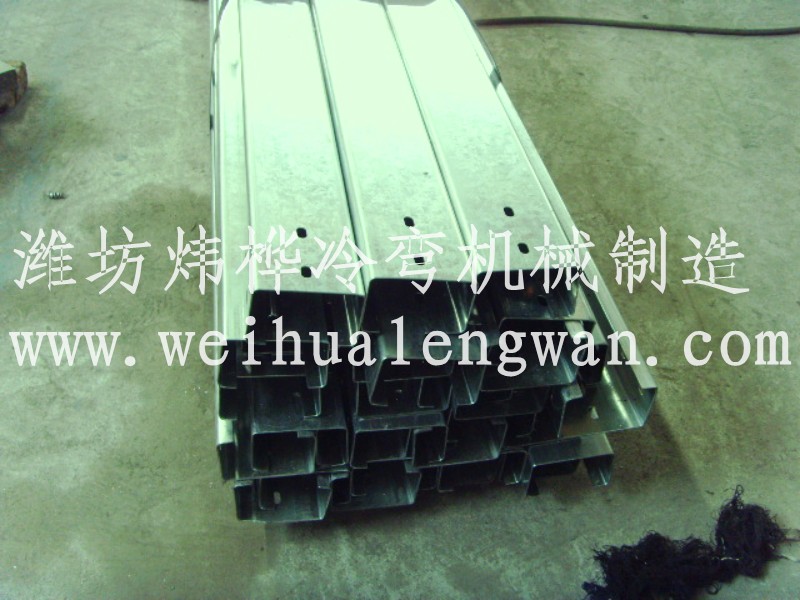

电缆桥架选型知识
