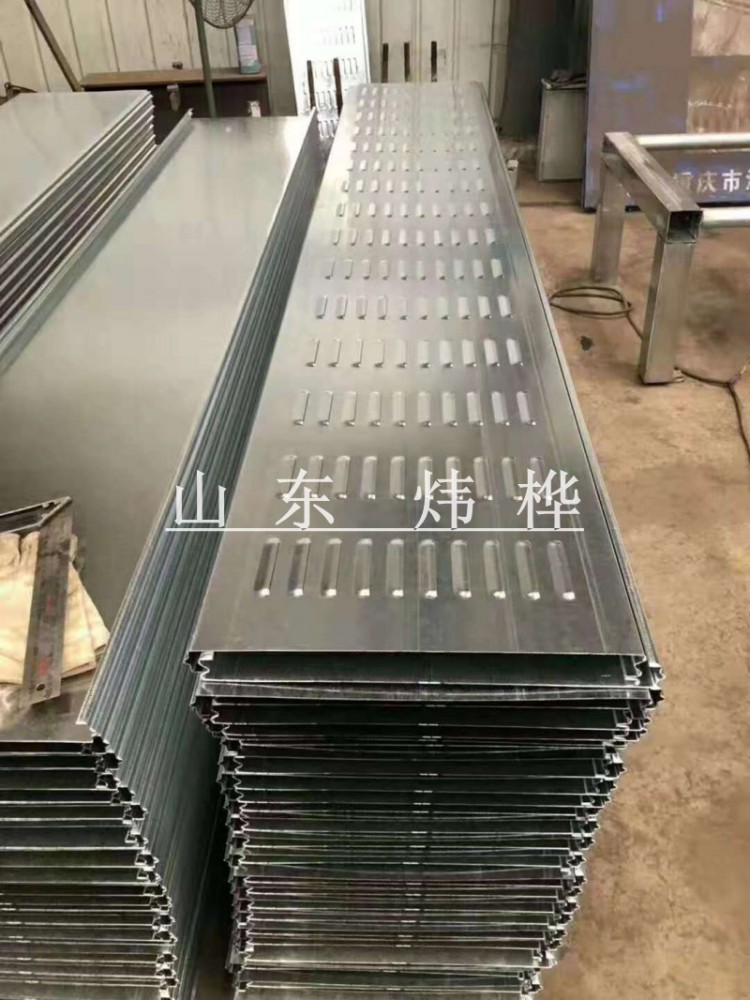

公路声屏障自动生产线


公路声屏障自动生产线结构组成:

由供料装置,传动装置,成型辊道及主机,成型后切断装置,液压系统,电控系统,成品托料装置等组成。


设备简要参数


用   途:建筑

原 产 地:中国山东潍坊

商标名称:山东炜桦冷弯

证   书:CE

质 保 期:1年

售后服务:技术人员

包装运输:木箱加薄膜

操作系统:触摸屏

设备主要参数


材料规格:Q235

生产速度:0-12m/min

切断方式:液压切断

电压参数:380V/415V,50Hz, 3相

电气控制:PLC

驱动电机:变频电机驱动

钢带厚度:0.5--1.0mm

钢带宽度:600--1100mm,

轧辊材质:GCr15  淬火HRC58°-62°

液压油型号:46#液压油

齿轮油型号:18#齿轮油

总电机功率:约22kw

液压系统功率:5.5kw

最大承重钢带:3吨

切断尺寸公差:≤ ±0.5mm(长≤3000mm)

切断模具材质: Cr12MoV

气源:0.5m³/Min;压力为0.7MPa

轧辊组数:约16-26组

主减速机功率:5.5-7.5kW

液压站压力:10~12 Mpa


主要结构特点

1、结构简单,外型美观,由于整机采用型钢结构,焊接后整体加工,故结构简洁合理,存载能力强,运转平稳可靠。

2、设备辊轮采用优质45号锻钢精密制造后,经表面镀硬铬,达到轧辊表面硬度高,平整光滑,板材成型表面无损伤的效果。

3、辊轴为45号钢经调质处理,以提高轴的强度,硬度等综合机械性能。

4、电气控制系统主要元器件全部从日本三菱进口。

5、采用全自动定长成型切断,定长定位精确,板形头尾美观整齐。

6、设备噪音低,工作效率高。

我公司生产的设备有以下几个优点

1.设备控制为PLC控制,在正常生产时设制多重安全保护。

2.床身为钢板焊接件。并作回火处理,消除内应力、避免机身的变形。

3.成型机架为铸铁结构,并经回火处理。强性高,使用寿命长。

4.轧辊轴的材料为40Cr,并经调质处理,硬度为HB280。

5.成型模具的材料为GCr15, 淬火处理,硬度:HRC56-62℃。

6.传动结构为齿轮箱传动。每一个成型机架都有一个齿轮箱,可保证设备超时间,高强度运行,并且使用寿命长。
