您的位置:首页 > 公路护拦板自动冷弯设备 >护栏防阻块设备

作者:admin 发布时间:2019-04-27 14:32:53

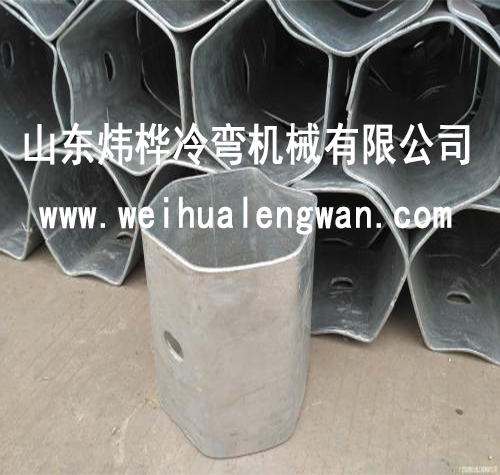

护栏防阻块设备


护栏防阻块设备基本工艺流程:

开卷---校平---送料---冲孔---冷弯成型---焊接---定尺切断---收料

护栏防阻块设备主要组成部分

   开卷机、校平机、伺服送料机、液压冲孔机、成型主机、焊机、无毛刺飞锯切断、收料机、电气控制系统。

各个组成部分的作用

开卷机:打开卷料(钢带)

校平机:板料整平

伺服送料机:精准为冲孔机送料

液压冲孔机:自由调整冲孔位置,在板料上按要求冲孔

成型主机:冲压后的板料经辊轮及辅助辊,逐渐辊压成护栏立柱型材

焊机:焊接

无毛刺飞锯切断:定尺切断、断面无毛刺

收料机:收料

电气控制系统:控制整条流水线的完全自动化运行


护栏防阻块设备简要参数


用   途:高速公路护栏设备

原 产 地:中国山东潍坊

商标名称: 山东炜桦冷弯

证   书:CE

质 保 期:1年

售后服务:技术人员

包装运输:木箱加薄膜

操作系统:PLC触摸屏

 重   量:20吨

占地空间:30×2×2(长×宽×高)米



护栏防阻块设备主要参数


传动模式:GY160型齿轮箱

材料规格:镀锌钢卷(Q195)

生产速度:0-15m/min

切断方式:飞锯切断

电压参数:380V/415V,50Hz, 3相

电气控制:PLC

驱动电机:变频电机驱动

钢带厚度:1.5mm

钢带宽度:≤ 400mm,

轧辊材质:Cr12  淬火HRC58°-62°

液压油型号:46#液压油

齿轮油型号:18#齿轮油

总电机功率:约25KW

液压系统功率:5.5kw

放料机负载能力:3吨

切断尺寸公差:≤ ±0.5mm(长≤6000mm)

切断模具材质: Cr12MoV

气源:0.5m³/Min;压力为0.7MPa


我公司生产的护栏防阻块设备的特点:

“炜桦冷弯”提供的护栏防阻块设备为定制化设备,可根据客户的不同需求,集成生产所需的众多工艺,如自动换料机、切割和冲压系统,以及复杂的焊接、铆接、折弯、搬运和包装等系统。这些都将为提高生产能力带来巨大的附加值。其生产的冷弯成型生产线设备:轧制材料的材质包括冷轧钢带、热轧钢带、酸洗板(钢带)、彩钢板(钢带)、镀锌钢带和不锈钢带等;专业制造能处理0.2mm—12mm厚金属板材;生产出来的型材尺寸精度可以控制在0.05毫米以内,这在国内具有行业标杆地位。
