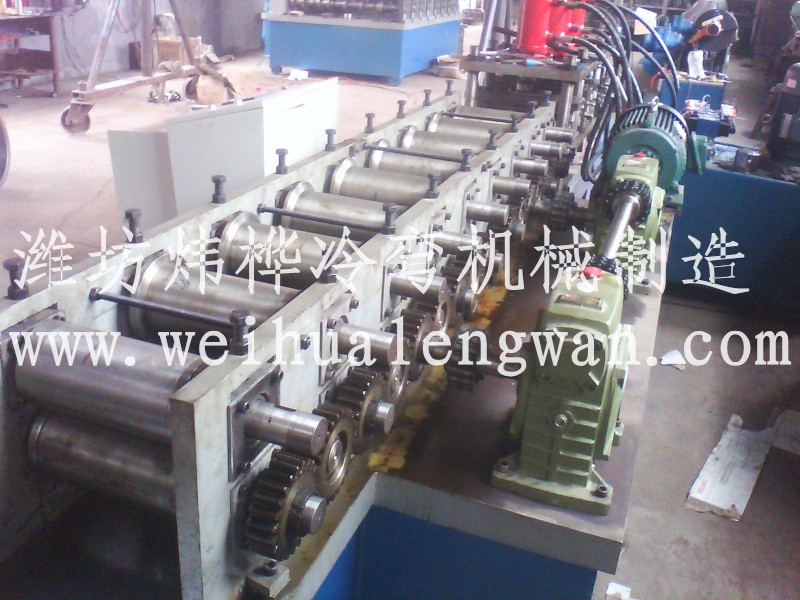

风管设备



风管设备

放料——整平送料——冲孔/冲缺/冲孔——成型-----切断——收料台

设备组成部件

设备主要由放料机、整平送料系统、冲缺口及冲孔、送料、成型主机、切断机、收料台、电器控制柜等部件组成。

设备简要参数


用   途:通风行业

原 产 地:中国山东潍坊

商标名称:山东炜桦冷弯

证   书:CE

质 保 期:1年

售后服务:技术人员

包装运输:木箱加薄膜

操作系统:触摸屏

 重   量:20吨

占地空间: 18×3×2(长×宽×高)米



设备主要参数


材料规格:Q235

生产速度:0--8m/min

切断方式:液压定尺切断

电压参数:380V/415V,50Hz, 3相

电气控制:PLC

驱动电机:变频电机驱动

钢带厚度:2.0mm

钢带宽度:小于400mm

成型机架:约16道次(根据不同形状而定)

焊接部分:自动点焊

液压油型号:46#液压油

齿轮油型号:18#齿轮油

液压系统功率:5.5kw

切断尺寸公差:≤ ±0.5mm(长≤2000mm)

切断模具材质: Cr12MoV

成型模具材质:Cr15,淬火,硬度为HRC56-62o

整平送料系统:九辊校平

放料机负载能力:3 吨

冲模缺角模具材质: Cr12 、淬火处理。

处理卷料的内孔直径:490 -- 510mm

外径:≤1200mm

气源:0.5m3/Min;压力为0.7MPa

我公司设计制造的设备有以下几个优点:

   “炜桦冷弯”提供的风管设备为定制化设备,可根据客户的不同需求,集成生产所需的众多工艺,如自动换料机、切割和冲压系统,以及复杂的焊接、铆接、折弯、搬运和包装等系统。这些都将为提高生产能力带来巨大的附加值。其生产的冷弯成型生产线设备:轧制材料的材质包括冷轧钢带、热轧钢带、酸洗板(钢带)、彩钢板(钢带)、镀锌钢带和不锈钢带等;专业制造能处理0.2mm—12mm厚金属板材;生产出来的型材尺寸精度可以控制在0.05毫米以内,这在国内具有行业标杆地位。
