九折型材成型机

炜桦冷弯研发的九折型材成型机只需要人工上料,一键开机生产后,这边牵引材料自动进行冲孔,成型,以及按照既定的长度切断,非常的节省人工,而且生产出来的九折型材质量也很高。

九折型材是一种用作柜体框架冷弯型材,九折由于制作需要多道折弯,所以生产工序相当的复杂,需要大量的人工消耗。

九折型材成型机

GGD型材和九折型材都是冷轧钢板用辊压成型机辊压而成。但就应有来说,区别就大了。先说GGD,GGD一般用于配电房配电总柜及车间配电总柜,也有部分应用于控制柜系统.柜本采用冲压模数孔,一般开关的固定都可以用的上,

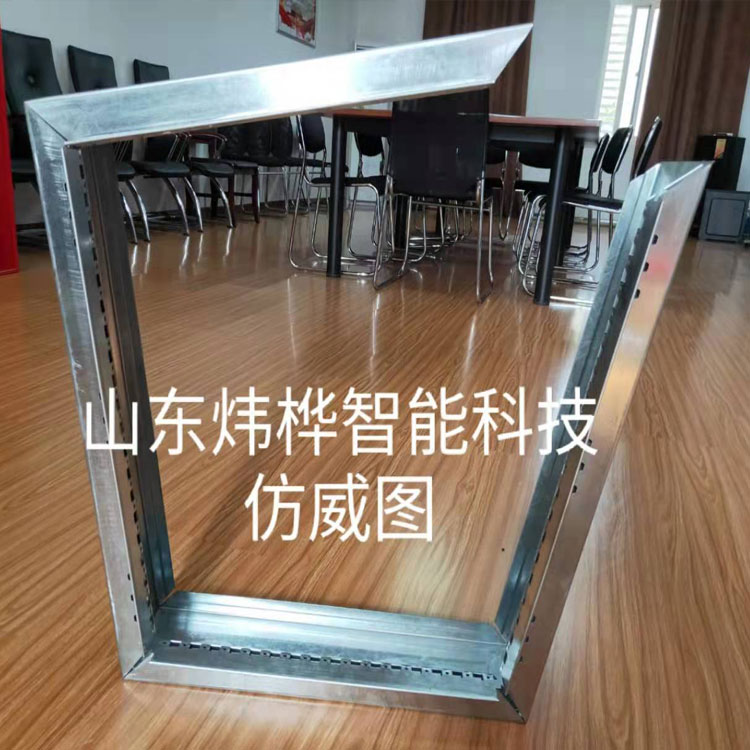

九折型材用于仿威图柜等仿威图柜柜体框架设备,九折型材自动化生产线优点:高度的自动化程序,减少人工操作;工作效率高,提高企业产能;整个工艺的生产流程稳定,提高产品的品质和一致性; 大批量生产,降低了企业生产成本。

九折型材成型机工艺流程:

   带钢上料→钢卷放料→材料校平→高精度伺服送料→冲床组合式模具冲孔→高精度冷弯成型→自动焊接(立柱)→切断→收料→电气控制系统

九折型材成型机主要技术参数:

材料规格:Q235冷轧带钢

材料厚度:1.5mm/2.0mm

生产速度:0-8米/分钟(根据用户需求定制)

生产规格:长度自由设定(可定制)

电压参数:380V/415V,50Hz, 3相

气源:0.5m³/Min;压力为0.7MPa

液压油型号:46#液压油

齿轮油型号:18#齿轮油

轧辊材质:Cr12数控加工;淬火处理,硬度达HRC58°-60°

驱动电机:变频电机驱动

总电机功率:约28kw(不含焊接部分)

切断模具材质:Cr12MoV

传动模式:龙门式+独立传动齿轮箱

切断方式:液压切断

切断尺寸公差:≤ ±0.5mm(长≤1000mm)

操作系统:触摸屏人机界面操控

电气控制:三菱PLC程序控制

占地空间: 28*3*3米(长×宽×高)
