GCS型材生产线-GCS抽屉柜C型梁成型设备

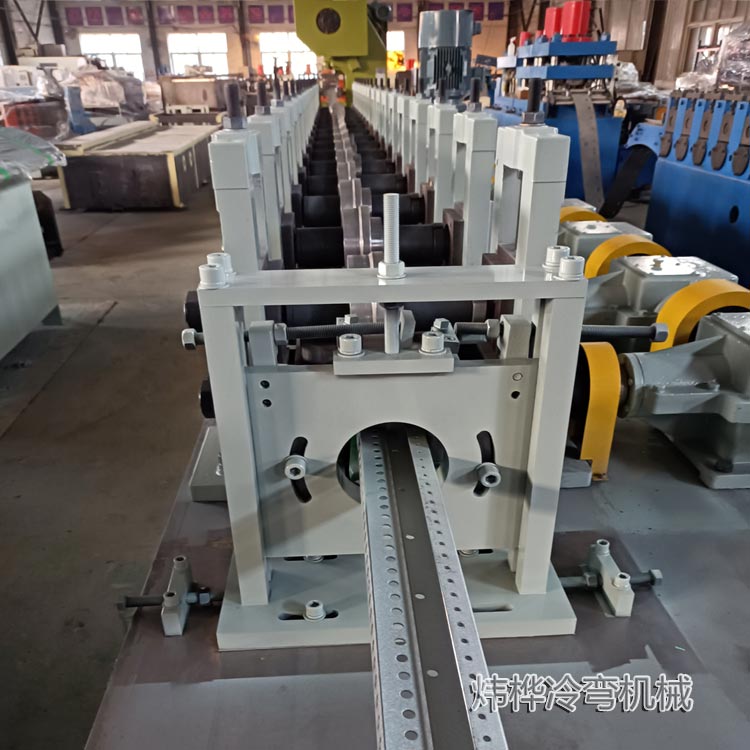

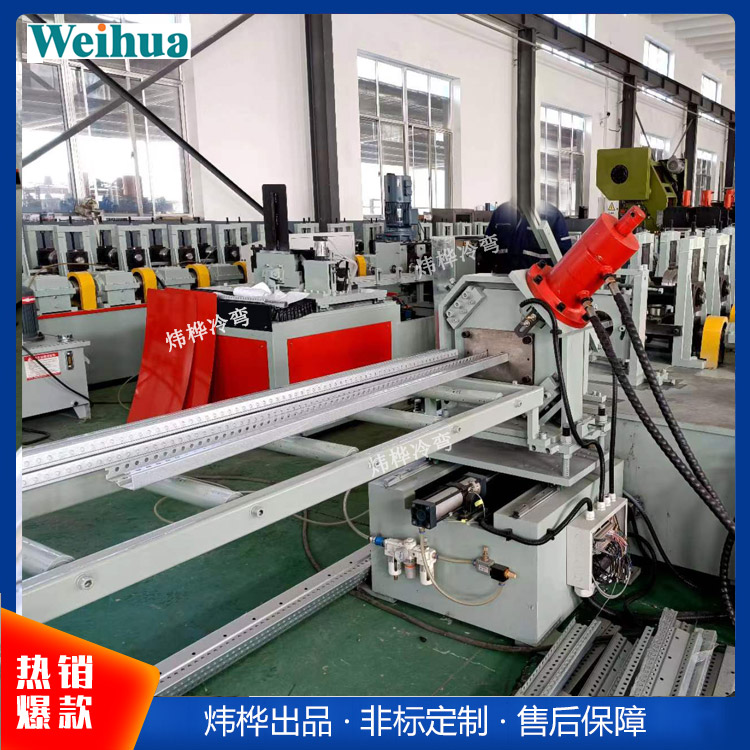

炜桦冷弯研发的GCS抽屉柜外壳骨架C型材设备可以一次成型GCS型材,包含冲孔成型于一体,自动化程度高,带钢可以直接加工成成品

C型材.KB型钢中消化吸收国外ABB公司先进技术采用25mm模数化的冷滚弯工艺生产的换代产品。

C型材的用途:广泛应用于GCK、MNS、GCS.GGD.动力柜.直流屏等高低压柜体上,产品孔距精准.美观大方

GCS抽屉柜C型梁成型设备

 GCS抽屉柜外壳骨架C型材

  GCS出线柜柜体主要特点:

  GCS型低压抽出式配电柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高、要求与计算机接口的场所,作为三相交流50(60)HZ、额定工作电压380V~660V,装置符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、ZBK36001《低压成套抽出式成套开关设备》等标准。

  1、框架采用C型材,主构架上安装模数为E=25mm的05.3mm的安装孔,使得框架组装灵活方便;

  2、开关柜的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室,各室的作用相对独立

  3、水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使主电路具备高短路强度能力的基

  本措施;

  4、电缆隔室的设计使电缆上、下进出均十分方便便;

  5、抽屉高度为150mm、200mm、300mm、400mm、500mm、600mm,其宽度、深度尺寸不变

  相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A及以下下

  6、抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。以抽屉单元为主体。

  同时抽屉单元和固定单元可以混合组合,任意使用;

  7、柜体的防护等级为IP30-IP40;

  8、材质可选用冷轧板、镀锌板、敷铝锌板制作 2.0厚 质量优先 设计牢固

  GCS出线柜柜体的抽屉使用

  a.抽屉层高的模数为160㎜。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。

  b.抽屉改变仅在高度尺寸上的变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。

  c.每台GCS柜 能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板(见附图18)

  d.抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。

  e.1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。

  f.单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构 ZJ-1型转接件。转接件外形附图6。

  g.抽屉面板具有分、合、试验、抽出等位置的明显等标志

GGD,全称叫做固定式开关柜。GGD的外观(合上柜门以后)与21柜很像,与GCK,GCS,MNS的区别一目了然——GGD有柜门,而后三者没有。
GGD,GCK,GCS,MNS有几个共同点,是它们与21柜等配电箱柜的区别:
安装于变压器低压侧进线处;
主母线固定;
对下端所有配电箱柜负责。
GGD与后三者柜型,除了外观外,区别如下:
GGD是通柜形式,打开柜门后内部连通;
造价低、内部回路少,只适用于小型配电室;
不能与计算机连通。
GCK,GCS,MNS

把这三者放在一起,是因为它们有一个共同的名称——抽出式开关柜,简称抽屉柜。顾名思义,在这些柜型中,没有柜门,是独个的像抽屉一样的结构,外观更类似于家用五斗橱。
