电器柜骨架自动成型生产设备

电器柜骨架自动成型生产设备

电气柜骨架立柱生产线简要介绍

设备功能简介:

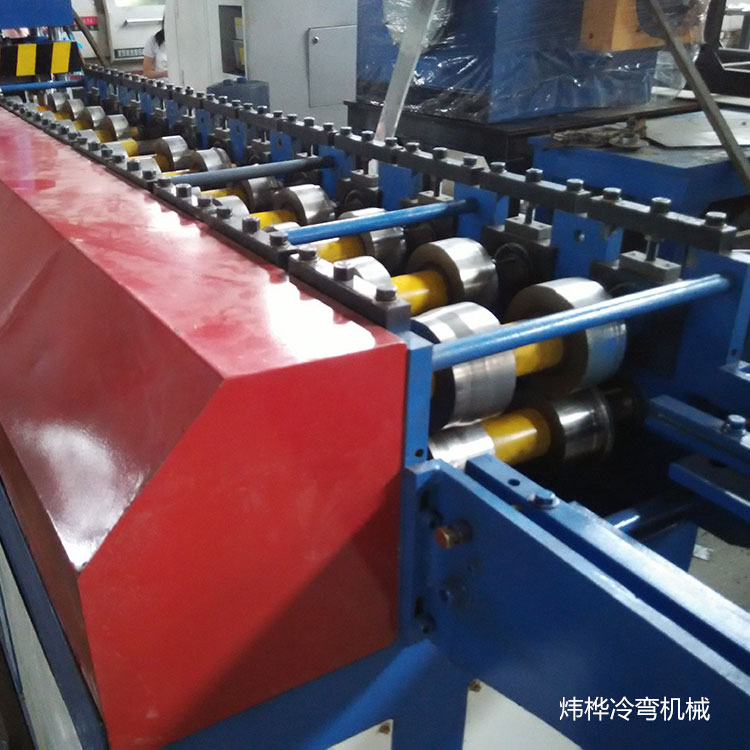

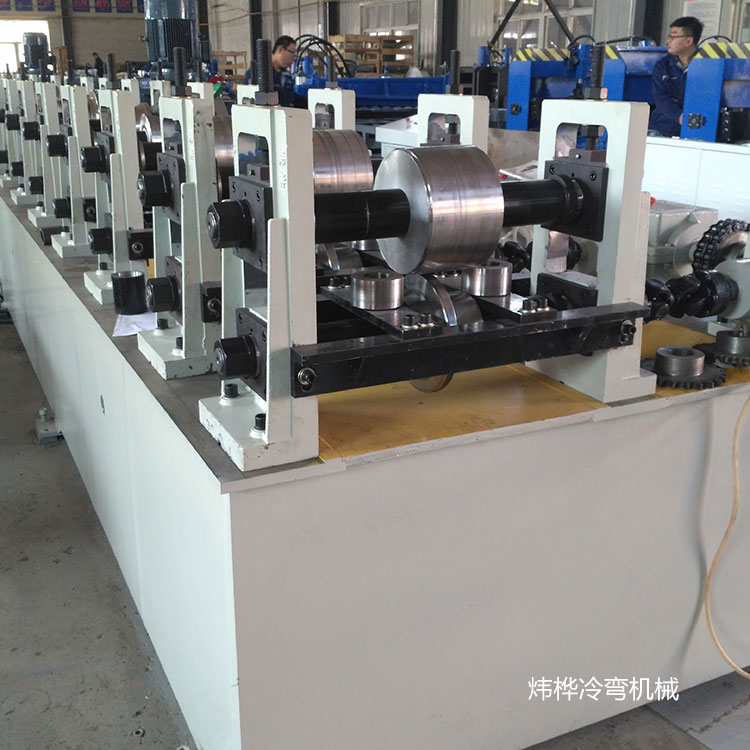

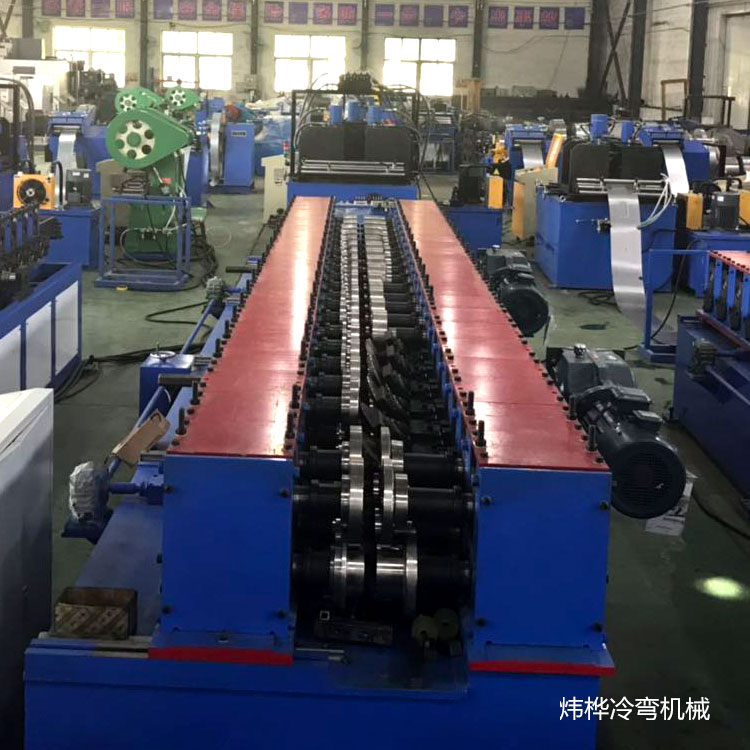

  炜桦冷弯研发的电气柜立柱成型生产线为一次冷弯成型设备。

  该机组设备占地约60平方米,设备组成主要包括:放料装置、校平装置、自动送料装置、连续冲孔装置、高精度冷弯成型主机、定尺切断装置、自动收料装置、电气控制系统等部件组成;

  电气柜骨架立柱生产线主要功能:

  材料校平、伺服自动冲连续密集孔、冷弯成型、自动点焊、自动下料、自动钻孔等。

  电气柜骨架立柱生产线自动化生产线优点:

  1、高度的自动化程序,减少人工操作;

  2、工作效率高,提高企业产能;

  3、整个工艺的生产流程稳定,提高产品的品质和一致性;

  4、大批量生产,降低了企业生产成本。

  电气柜立柱生产线工艺流程:

  带钢上料→钢卷放料→材料校平→高精度伺服送料→冲床组合式模具冲孔→高精度冷弯成型→自动焊接(立柱)→切断→收料→电气控制系统


  电气柜骨架立柱生产线主要技术参数:

  材料规格:Q235冷轧带钢

  材料厚度:1.5mm/2.0mm

  生产速度:0-8米/分钟(根据用户需求定制)

  生产规格:长度自由设定(可定制)

  电压参数:380V/415V,50Hz, 3相

  气源:0.5m3/Min;压力为0.7MPa

  液压油型号:46#液压油

  齿轮油型号:18#齿轮油

  轧辊材质:Cr12数控加工;淬火处理,硬度达HRC58°-60°

  驱动电机:变频电机驱动

  总电机功率:约28kw(不含焊接部分)

  切断模具材质:Cr12MoV

  传动模式:龙门式+独立传动齿轮箱

  切断方式:液压切断

  切断尺寸公差:≤ ±0.5mm(长≤1000mm)

  操作系统:触摸屏人机界面操控

  电气控制:三菱PLC程序控制

  占地空间:28*3*3米(长×宽×高)
