负压风机框体生产流水线

负压风机框体生产成型工艺:

放料——整平送料——冲孔/冲缺/冲孔——成型-----切断——收料台


负压风机框体生产设备组成部件:

设备主要由放料机、整平送料系统、冲缺口及冲孔、送料、成型主机、切断机、收料台、电器控制柜等部件组成。

正压风阀设备简要参数:


用   途:通风行业

原 产 地:中国山东潍坊

商标名称:山东炜桦冷弯

证   书:CE

质 保 期:1年

售后服务:技术人员

包装运输:木箱加薄膜

操作系统:触摸屏

 重   量:20吨

占地空间: 18×3×2(长×宽×高)米



负压风机框体生产成型机设备主要参数:


材料规格:Q235

生产速度:0--8m/min

切断方式:液压定尺切断

电压参数:380V/415V,50Hz, 3相

电气控制:PLC

驱动电机:变频电机驱动

钢带厚度:1.5--2.5mm

钢带宽度:100--400mm

成型机架:约18 道次(根据不同形状而定)

焊接部分:自动点焊

液压油型号:46#液压油

齿轮油型号:18#齿轮油

液压系统功率:5.5kw

切断尺寸公差:≤ ±0.5mm(长≤3000mm)

切断模具材质: Cr12MoV

成型模具材质:Cr15,淬火,硬度为HRC56-62º

整平送料系统:九辊校平

冲缺模架装置:四导柱式

放料机负载能力:3 吨

冲模缺角模具材质: Cr12 、淬火处理。

处理卷料的内孔直径:490 -- 510mm

外径:≤1200mm

气源:0.5m³/Min;压力为0.7MPa

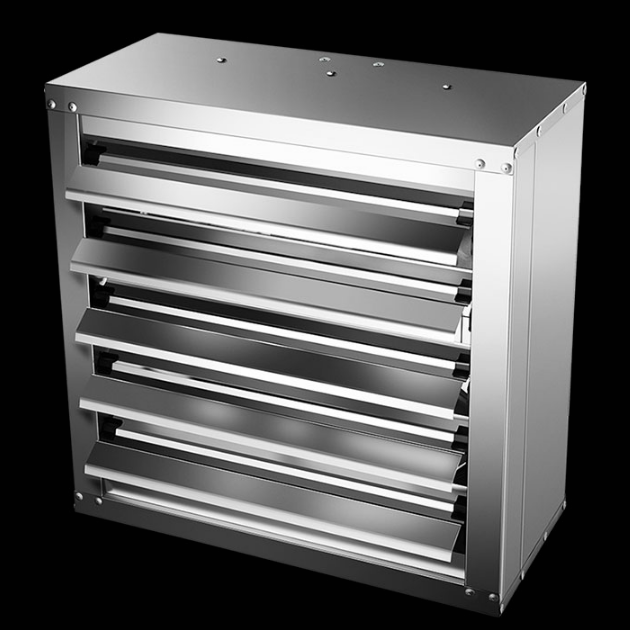

负压风机产品图 (4).png
