您的位置:首页 > 电缆桥架自动生产线 >电缆桥架一次成型机组-电缆桥架流水线

发布时间:2019-11-27 08:56:35

电缆桥架一次成型机组-电缆桥架流水线

电缆桥架一次成型机组-电缆桥架流水线

      山东炜桦是一家从事冷弯设备研发制造20多年的厂家,所涉及的冷弯设备就有上百种。炜桦有一支技术精湛创造性强的研发团队,保证我们的设备一直具备核心的优势。电缆桥架一次成型机组是我们公司的王牌设备,生产速度快,成型效果好,滚压少划痕,收到我们的客户一致的称道。下面是部分参数,帮助大家提前了解:


一、生产工艺流程

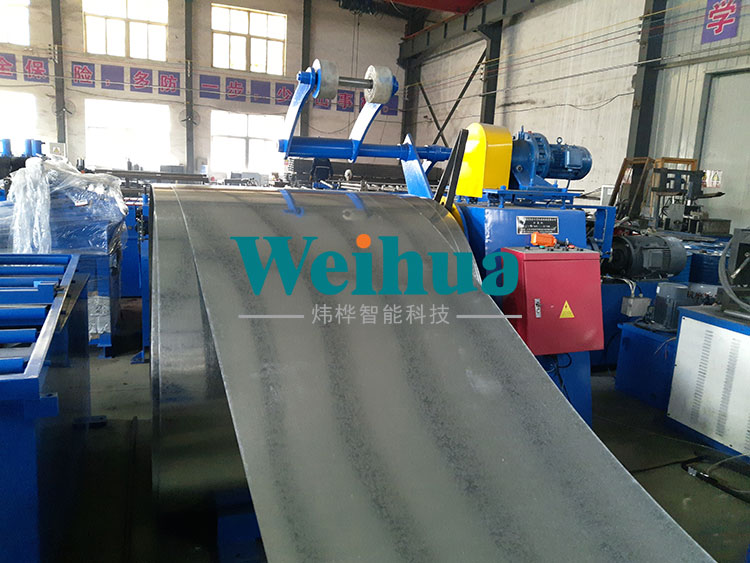

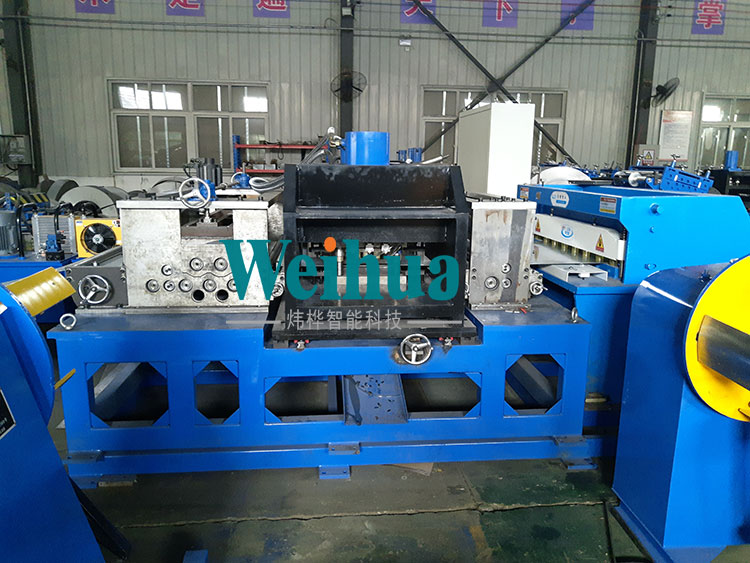

   开卷放料——校平——冲孔——切断——成型——出料

电缆桥架一次成型机组-电缆桥架流水线

二、设备性能

可根据生产需要轧制个带钢宽度100mm≤§≤1000mm多种规格的电缆桥架及其他结构产品。

线冲孔时生产速度:2.5~5米/分钟。

成型设备连续成型速度时:10~15米/分钟。

板材料厚:1~2mm。

材质要求:Q235冷轧板。

生产线分自动和手动两种操作方式,可实现联动和分段运转作业。

电缆桥架一次成型机组-电缆桥架流水线

三、产品说明:

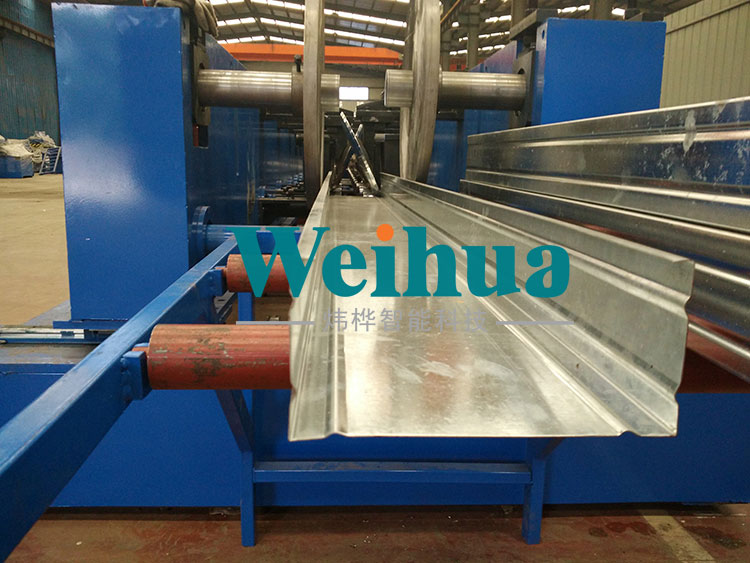

全自动生产线采用双侧悬臂式结构,冲孔及成型工艺在线一次性完成。通过电气控制,自动移动调节生产不同宽度、高度桥架产品。

电缆桥架一次成型机组-电缆桥架流水线



四、成型主机

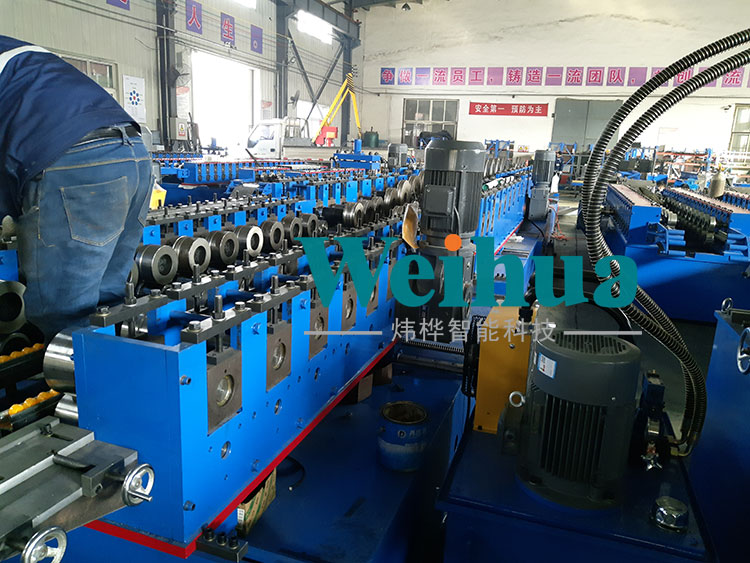

a. 形式:双悬臂齿轮传动、宽度可调万能成型机整体移动,可快速自动(腰高和宽度)调换规格;(变频电机控制)

b.功能与结构:将冲压切断后的板料经20道次的辊轮,逐渐辊压成成品桥架。由变频电机、减速机、高精度滚动直线导轨、左右传动箱、横向调整机构、辊轮组组成。一组辊轮可完成所有规格的桥架成型,更换品种可通过调整左右辊架位置实现。床身及传动箱采用焊接结构,去应力处理;齿轮采用45钢硬齿面;主机结构采用意大利进口技术制造,精度更高。

辊轮采用组合结构,速差及成型阻力小,对钢板表面磨损小;轧辊工艺设计采用进口软件,计算机设计,并进行FEA分析,保证制件形状精度,不划伤板料。辊轮采用GCr15锻造,整体淬火后数控加工,硬度可达HRC58-62;具有高强度、高硬度、高精度、使用寿命等特点。

电缆桥架一次成型机组-电缆桥架流水线

五、电缆桥架一次成型机组技术参数:

水平辊架数: 约20-22架

进料宽度: 200~950mm

成型机轴径: (具体根据实际情况调整)

水平辊距: 约350-550mm

电机功率: 22KW

在线速度: 10-15m/min。


      在市场经济推波助澜下,大部分的制造商追求速度,从而忘却了最应该遵守的工匠精神和契约精神。炜桦冷弯从成立之初就立志靠质量和诚信来打动我们的客户,因此我们的设备从设计、装配、调试、售后都有我们大量的心血,以严谨的态度要求自己,不敢有一丝马虎。在设备使用中出现问题,不敢有丝毫的推诿,立即拿出解决方案,帮助客户尽快的回复生产。也是得益于公司20多年来的坚持,和我们产生合作的客户,在最后都会由衷地说一声,山东炜桦,行!

电话:18053628930 (微信同号)

网址:https://www.weihualengwan.com

地址:中国 山东省 潍坊市 潍城区西环路6388号(山东科技职业学院内)
