您的位置:首页 > 其他冷弯设备 >波纹板隧道一次成型机

发布时间:2019-11-23 10:54:12

波纹板隧道一次成型机

波纹板隧道是当下使用比较多的型材,施工方便,安全性能高。我公司专业生产波纹板隧道一次成型机,自动化生产,保证产品质量。

一、 工艺流程:

上料平台——导直机构——成型主机——接料平台——控制系统——成型模具


二、 机组主要参数:

1、原材料机械性能及规格:

材质:     Q235

钢带厚度: 2.5mm-6.5mm

钢带宽度: ≤1510mm

2、产品规格:

产品:     按产品图纸

产品宽度:  mm

产品高度:  50mm±3mm

产品长度:  用户自定

3、机组技术规格:

成型方式:  辊式冷弯成型

生产速度:  每分钟3-12m 可调

进料方向:  左进料

主电压:    380V,50Hz

机组总功率:162KW

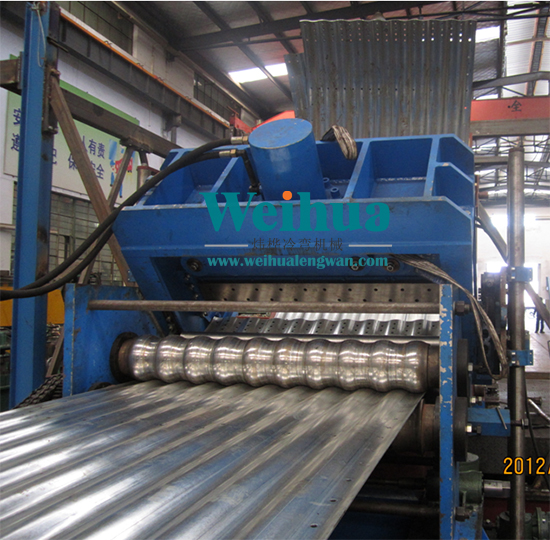

波纹板隧道一次成型机

三、设备概述:

1、上料平台:采用滚轮式上料台,料架用型钢焊接,有效载重2T,料台长度5米,宽1.8米,配有3组导直机构,导向材质Gcr15,左右配丝调节。

2、成型主机: 成型主机25架。龙门独立牌坊式结构,机械进料展开1510mm,牌坊道次中心距800mm.单片成型板长度不得小于2000mm。牌材质ZG35#,回火处理,轴径¢180mm,轴材质40Cr,调质处理。单 出轴下传动分配齿轮箱,齿轮箱型号GY280,螺旋伞齿模数M=14,分配齿轮 箱与辊轴之间用80mm×80mm方轴传动连接。导向纠偏立辊架3 付。主传动采用直流电机调速,功率81KW2套, 配ZS825减速器,2台 速比112。设备最大进料宽度1510mm,轧制厚度 围2.5-6.5mm,轧高度范围47-53mm,轧制速度1-12米每分钟,设备总长约30米。

波纹板隧道一次成型机

炜桦冷弯一心专注设备制造,改进设备工艺,方便设备操作,减少人工使用,进一步帮助客户创造利润。
