正压风阀全自动折弯成型流水线

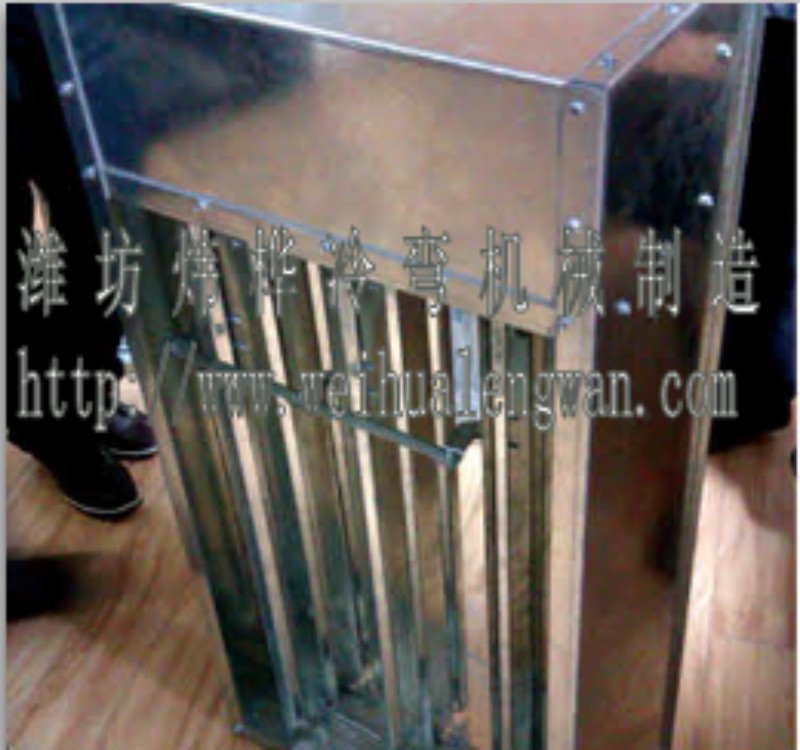

我公司专门为国内正压风阀企业,完善设计一整套正压风阀阀体、防火阀阀体、排烟阀框体、叶片、横梁型材成型设备。在C型/Z型框体成型方面:成功设计调试生产出单面框体成型机,双面框体成型机,四面框体一次自动成型框体机。叶片成型机方面更是设计出不用焊接,即可达到叶片与转轴完美结合技术,深受客户褒奖。

  根据客户要求采用多种方式一次性完成整体阀框体或阀体的工艺

正压风阀成型机推荐成型工艺

放料——整平送料——冲孔/冲缺/冲孔——成型-----切断——收料台

风阀成型设备性能

1、机组轧制能力:宽:100-400mm,

2, 板厚度1.0-2.0mm

3、生产速度:5-8米/分钟

4、装机总容量:大约21kw

5、生产占地面积:长18米X宽3米

6, 电压:380V/415V,50Hz, 3相

设备组成部件

设备主要由放料机、整平送料系统、冲缺口及冲孔、送料、成型主机、切断机、收料台、电器控制柜等部件组成。

风阀设备主要部件的技术参数:

放料机

负载能力:3吨

处理卷料的内孔直径:490 - 510mm

外径:≤1200mm

整平送料系统:九辊校平

冲孔装置:

冲缺模架为四导柱式

冲模缺角模具材质: Cr12 。 淬火处理。

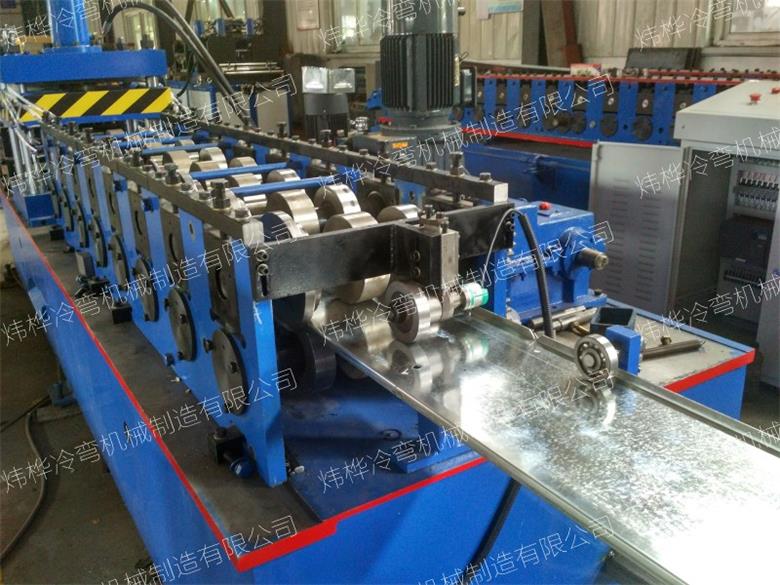

成型主机部分

成型机架:18道次

成型模具材质:GCr15,淬火处理,硬度为HRC56-62º

电机:7.5kw变频电机。

切断装置:液压定尺切断

电器控制:PLC

“炜桦冷弯”提供的正压风阀成型生产线为定制化设备,可根据客户的不同需求,集成生产所需的众多工艺,如自动换料机、

切割和冲压系统,以及复杂的焊接、铆接、折弯、搬运和包装等系统。这些都将为提高生产能力带来巨大的附加值。其生产的冷弯成型生产线设备:轧制材料的材质包括冷轧钢带、热轧钢带、酸洗板(钢带)、彩钢板(钢带)、镀锌钢带和不锈钢带等;专业制造能处理0.2mm—12mm厚金属板材;生产出来的型材尺寸精度可以控制在0.05毫米以内,这在国内具有行业领先地位。
