电缆桥架安装规范

作者:胡永飞 发布时间:2019-08-09 10:17:28

电缆桥架安装规范

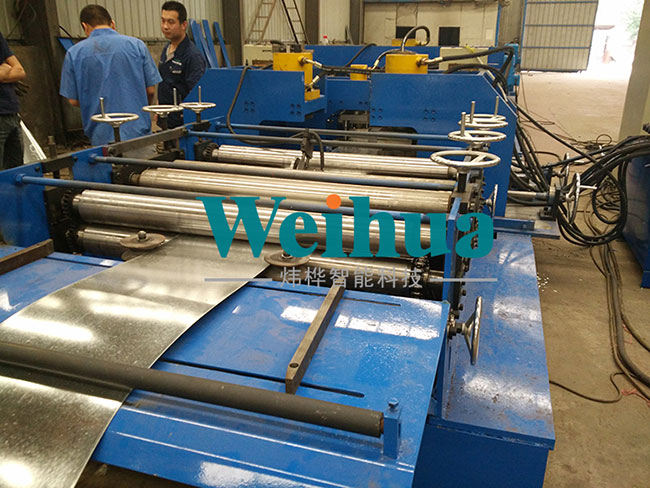

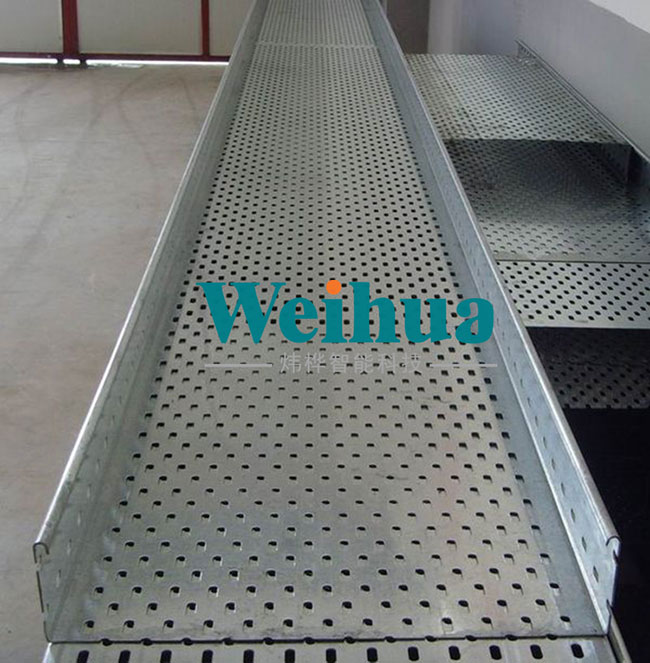

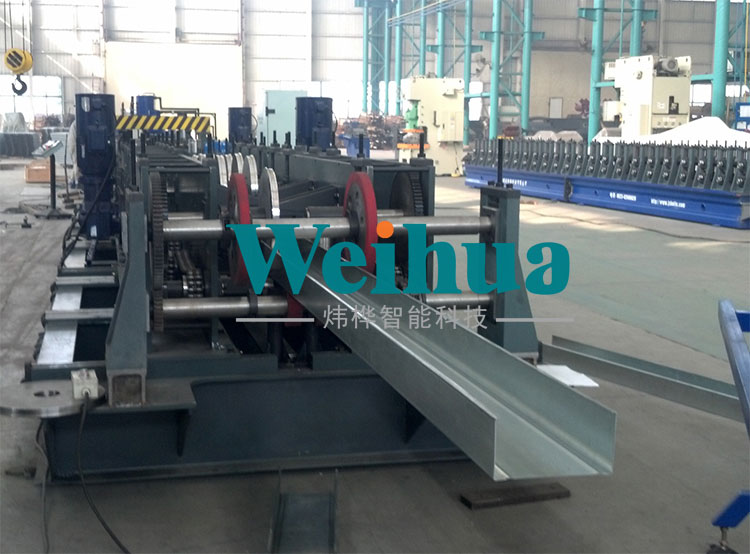

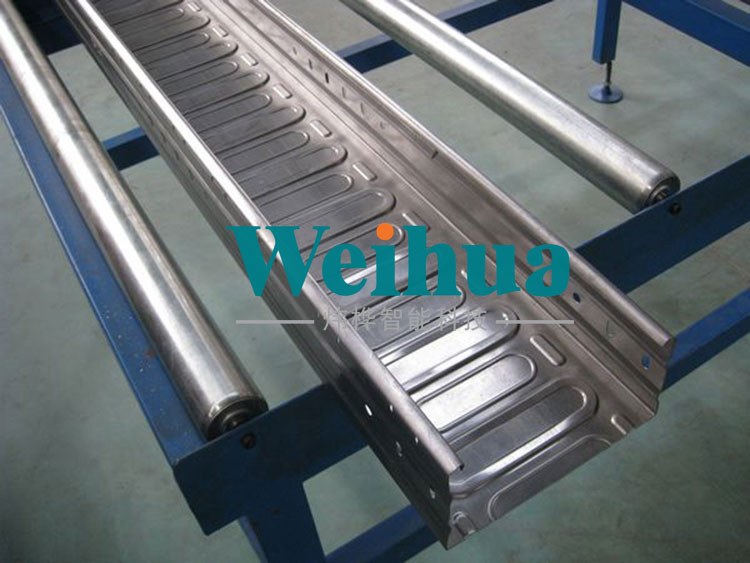

电缆桥架主要是用来管理电缆,并对电缆加以保护。目前对于电缆桥架安装标准要求很高,倘若不按照标准会使后续使用产生诸多问题。但是很多人对于桥架的安装规范不怎么清楚,现在由炜桦冷弯就电缆桥架安装规范做一个分享:

    1) 槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

    2) 电缆桥架与用电设备交越时,其间的净距不小于0.5mm。

    3) 两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

    4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴测图,则对材料统计将更精确。 直线段:注明全  长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段:注明标高变化,也可用局部大样图或剖面图表示。

    5)桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高、可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。

    6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。

    7)电缆桥架易高出地面2.2米以上,桥架顶部距顶棚或其他障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。

    8)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定桥架的支架上,水平敷设时在缆线的首、尾、转弯及每间隔3-5米处进行固定。

    9)在吊顶内设置时,槽盖开启面应保持80mm的垂直净空,线槽截面利用率不应超过50%。

    10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直尽量不交叉。缆线不应溢出线槽,在缆线进出线槽部位转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。

    11)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它型号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。

    12)桥架水平敷设时,支撑间距一般为1.5-3米,垂直敷设时固定在建筑物构体上的间距宜小于2米。

电缆桥架安装规范电缆桥架安装规范电缆桥架安装规范


电缆桥架安装关乎之后使用的安全,因此一定要安装电缆桥架安装规范,规范的安装!
