您的位置:首页 > 防火阀成型生产线 >防火阀防风阀叶片成型机

发布时间:2019-04-04 08:01:03

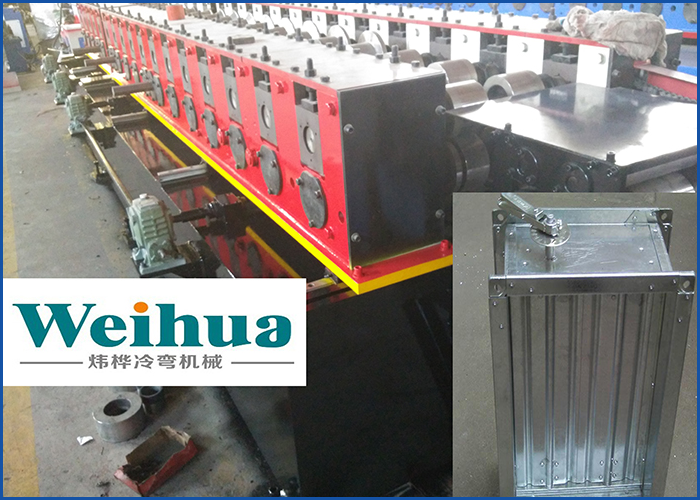

防火阀防风阀叶片成型机

防火阀防风阀叶片成型机 标准配置机组,可完成四种规格叶片成型。此叶片为我公司专门为防火阀生产厂家设计,具有专利。在线冲菱形孔或者在线冲圆形孔,便于转轴的插接,省去焊接过程。与普通叶片相比较优点是,叶片尺寸标准,与转轴链接牢固,安装容易,无焊疤。

叶片成型工艺

放料——导向——成型-----冲孔-----切断——收料

设备性能

1、机组轧制叶片规格:,125,150,175,200

2, 板材厚度1.2mm

3、生产速度:0-12米/分钟

4、装机总容量:大约7kw

5、生产占地面积:长12米X宽3米

6, 电压:380V/415V,50Hz, 3相

叶片成型设备组成部件

设备主要由放料机、成型主机、冲孔切断机、收料台、电器控制柜等部件组成。

设备主要部件的技术参数:

放料机

负载能力:2吨

成型主机部分

成型机架:10道次

成型模具材质:Cr12,淬火处理,硬度为HRC56-62º

功率:4kw

切断装置: 液压切断

电器控制: PLC


我公司设计制造的设备有以下几个优点:

1.电气设备控制为PLC控制,在正常生产时设制多重安全保护。

2.床身为钢板焊接件。并作回火处理,消除内应力、避免机身的变形。

3.成型机架为铸铁结构,并经回火处理。强性高,使用寿命长。

4.轧辊轴的材料为40Cr,并经调质处理,硬度为HB280。

5.成型模具的材料为GCr15, 淬火处理,硬度:HRC56-62℃。

6.传动结构为齿轮箱传动。可保证设备超时间,高强度运行,并且使用寿命长。
